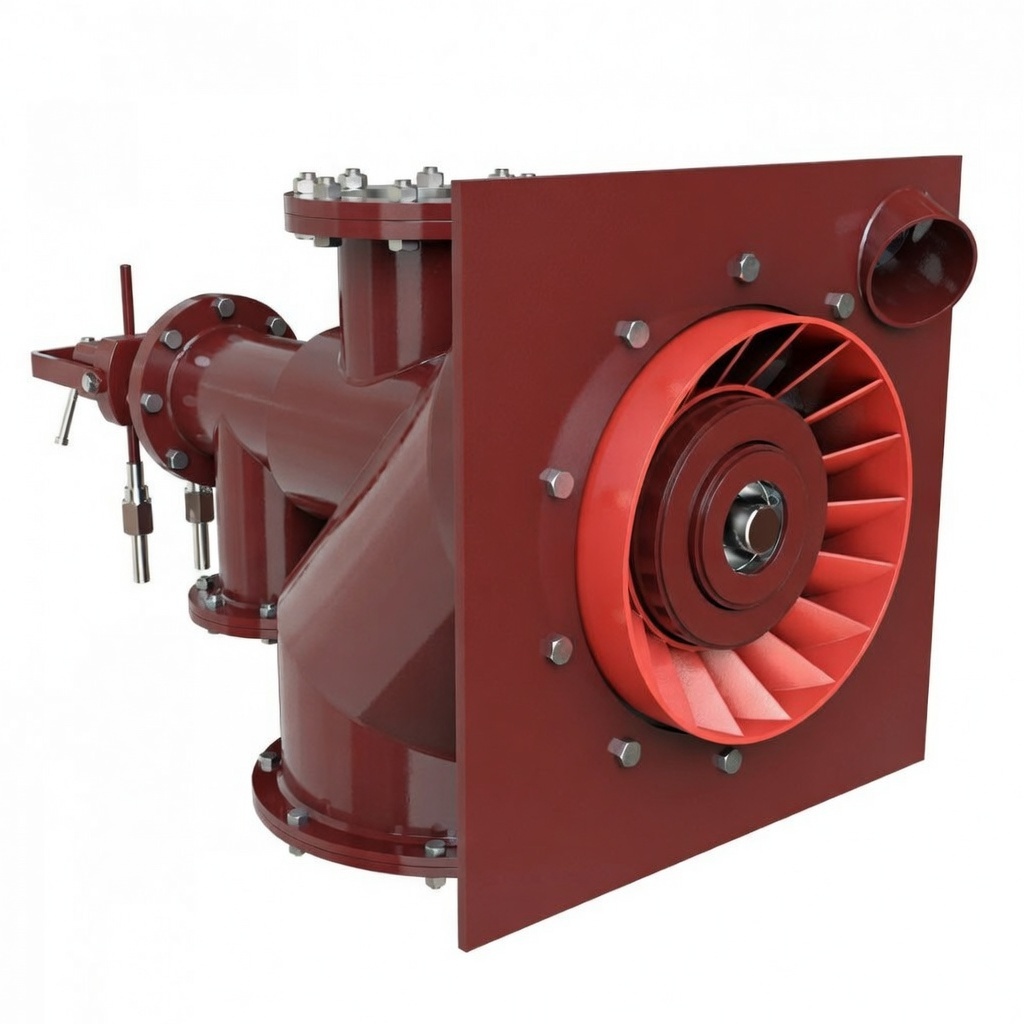

Горелки газомазутные ГМГ-5,0 предназначены для раздельного сжигания природного газа и топочного мазута и используются с паровыми котлами типа ДКВр.кого Котельного Завода «Генерация» предназначены для раздельного сжигания природного газа и топочного мазута и используются с паровыми газомазутными котлами типа ДЕ-ГМ, а также с водогрейными котлами, разработанными на базе паровых котлов ДЕ-ГМ. Допускается кратковременное совместное сжигание газа и мазута во время перехода с одного вида топлива на другой. Горелки ГМ-10 выпускаются правого и левого направления вращения воздуха. Правым считается направление вращения воздуха по часовой стрелке, если смотреть на горелку с фронта котла, левым – против движения часовой стрелки. Горелки ГМ-10 по способу организации аэродинамики факела относятся к прямоточно-вихревые, по количеству воздушных потоков - к двухпоточным. Основными элементами горелки ГМ-10 являются: паромеханическая форсунка, газовая часть, лопаточный завихритель воздуха, опора. Распыливание жидкого топлива в горелке осуществляется паромеханической быстросъёмной форсункой. Паромеханическая форсунка состоит из топливного ствола, паровой трубы, топливного завихрителя, парового завихрителя, распределительной шайбы, накидной гайки, корпуса, фланца, скобы и винта. Топливный ствол и паровая труба крепятся к корпусу, при этом топливный ствол располагается концентрично внутри паровой трубы. Жидкое топливо по топливному штуцеру, и пар по паровому штуцеру, подаются в топливный и паровой каналы фланца и дальше в одноименные каналы в корпусе. Из корпуса жидкое топливо попадает в топливный ствол, а пар в кольцевой канал между наружной поверхностью топливного ствола и внутренней поверхностью паровой трубы. Топливный завихритель, паровой завихритель, распределительная шайба и накидная гайка образуют распыливающую головку форсунки. В распыливающей головке, которую образуют топливный завихритель, паровой завихритель, распределительная шайба и накидная гайка жидкое топливо через отверстия распределительной шайбы поступает в кольцевой канал топливного завихрителя и далее, по тангенциальным каналам, попадает в камеру завихрения, приобретая поступательно-вращательное движение. Выходя из сопла топливного завихрителя в виде пленки, жидкое топливо распадается на мелкие капли, образуя конус распыла. Паровой завихритель имеет тангенциальные каналы для закручивания парового потока, камеру завихрения и выходное отверстие. Пар, выходя закрученным потоком рядом с соплом топливного завихрителя, участвует в процессе распыливания топлива. Направление закрутки топлива и пара предусмотрено в одну сторону. Направление закрутки топлива и пара противоположно закрутке воздуха.
